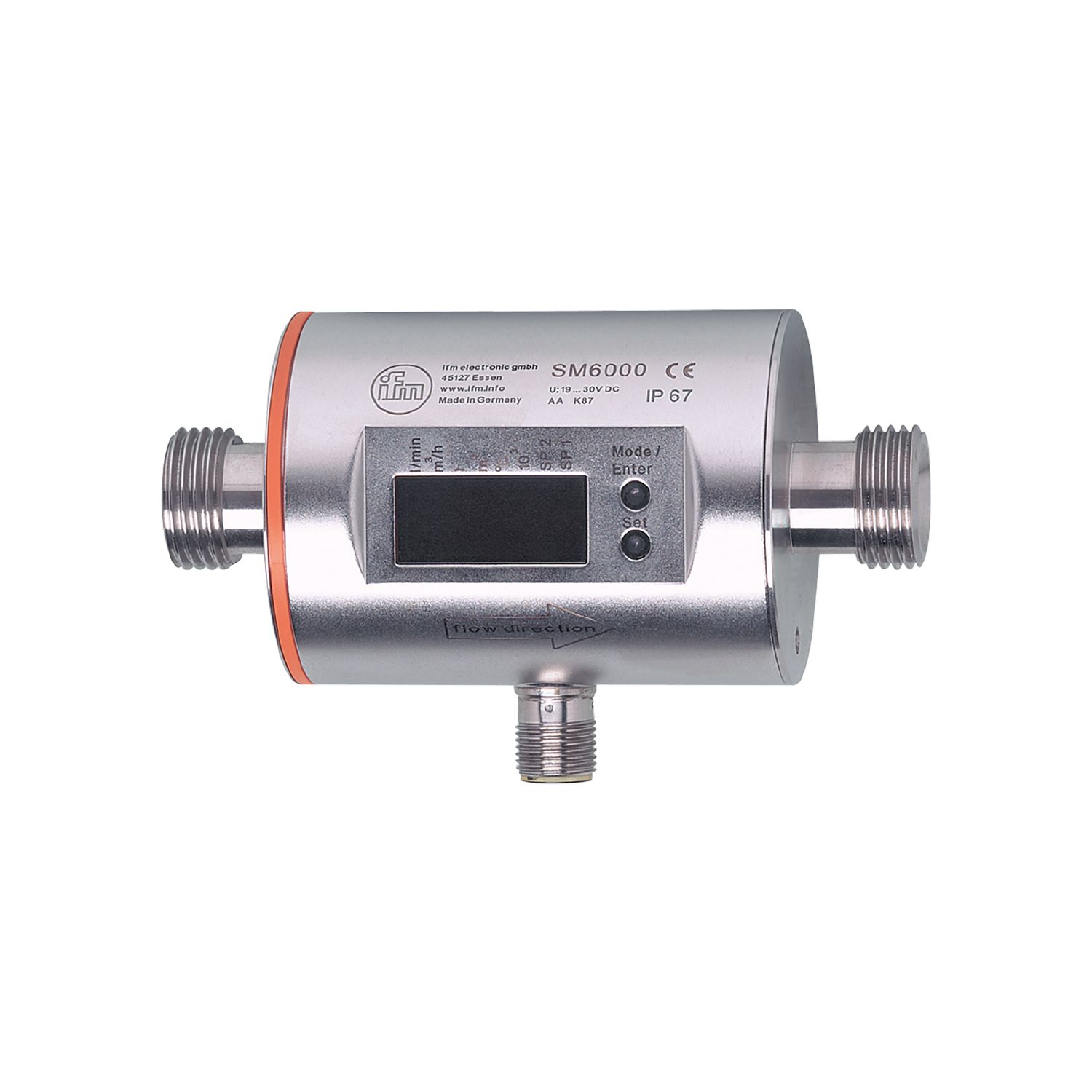

Մագնիսական ինդուկտիվ հոսքչափ ։ IFM – SM6000

Նկարագրություն

Մագնիսական ինդուկտիվ հոսքչափ

• Հոսքի, սպառման և միջավայրի ջերմաստիճանի ճշգրիտ չափում
• Բարձր ճշգրտություն, վերարտադրելիություն և չափման դինամիկա
• Սահմանային, անալոգ և իմպուլսային ելքերով
• Հստակ տեսանելի 4-նիշանոց LED ցուցադրիչ

Տեխնիկական բնութագիր

Մագնիսական ինդուկտիվ հոսքչափ ճշգրիտ սարք, որը նախագծված է արդյունաբերական հեղուկների հոսքի մոնիտորինգի կիրառությունների համար: Սարքը չափում է ծավալային հոսքի արագությունը 0,1-25 լ/րոպե (0,005-1,5 մ³/ժ) բացառիկ ճշտությամբ ±(0,8% ՉԱ + 0,5% ՎԱ) և կրկնելիությամբ ±0,2% ՎԱ: Զգայականը աշխատում է մագնիսական-ինդուկտիվ չափման սկզբունքներով՝ հարմար լինելով հաղորդիչ հեղուկների համար, ներառյալ ջուրը և ջրային միջավայրերը՝ նվազագույն 20 µS/cm հաղորդականությամբ և 70 mm²/s-ից ցածր մածուցիկությամբ 40°C-ում: Այն կարողանում է տանել միջավայրի ջերմաստիճանը -10°C-ից մինչև 70°C՝ 16 բար (1,6 մՊա) ճնշման ներքո: Սնվելով 18-30Վ DC սնուցմամբ՝ 95մԱ հոսանքի սպառմամբ, սարքն ունի համապարփակ մուտք/ելք հնարավորություններ, ներառյալ երկու թվային ելքեր, մեկ անալոգային ելք և հաշվիչի վերակայման մուտք: Ելքային տարբերակներն ներառում են 4-20մԱ հոսանք, 0-10Վ լարում, իմպուլսային ազդանշաններ և IO-Link հաղորդակցություն (COM2, 38,4 կԲոդ, տարբերակ 1.1)՝ կարգաբերելի PNP/NPN էլեկտրական դիզայնով: Առաջադեմ գործառույթները ներառում են ամփոփիչ ֆունկցիա՝ 0,00001-ից մինչև 30,000 մ³ իմպուլսային արժեքներով, ինտեգրված ջերմաստիճանի մոնիտորինգ (-20°C-ից մինչև 80°C՝ ±2,5K ճշտությամբ) և ծրագրավորելի պարամետրեր հոսքի մոնիտորինգի, քանակի չափման և նախակարգված հաշվիչների համար:

Սարքն առաջարկում է ճկուն կարգավորման կետեր, վերակայման կետեր և անալոգային սկսման/ավարտի կետեր հարմարեցված կիրառության պահանջների համար: Ամուր գլանաձև պատյանը (Ø54մմ × 110մմ, 544գ)՝ կառուցված չժանգոտվող պողպատ 316L-ից, ապահովում է IP67 պաշտպանություն խստագույն արդյունաբերական միջավայրերի համար:  Գործառնական ջերմաստիճանի շրջանակը ծածկում է -10°C-ից մինչև 60°C՝ գերազանց շոկային դիմադրությամբ (20գ/11մվ) և վիբրացիայի դիմադրությամբ (5գ/10-2000Հց): Տեղադրումը օգտագործում է G1/2 արտաքին պտուտակ DN15 հարթ կնիք գործընթացի միացում՝ պահանջելով խողովակի ադապտերի տեղադրում: Սարքն ունի ոսկեպատ շփումներ և միացումներ՝ ապահովելով երկարաժամկետ հուսալիություն 162 տարի MTTF գնահատականով: Օգտագործողի ինտերֆեյսն ներառում է 6-LED ցուցադրիչ, որը ցույց է տալիս միավորները (լ/րոպե, մ³/ժ, լ, մ³, 10³, °C), երկու դեղին կարգավիճակի LED-ներ և 4-թվանիշ այբենամերային ցուցադրիչներ չափված արժեքների և ծրագրավորման համար: Չափիչը համապատասխանում է Ճնշման սարքավորումների հրահանգի ստանդարտներին, EMC պահանջներին (DIN EN 60947-5-9) և CPA հավանության (մոդել 001MI)՝ առավելագույն թույլատրելի սխալով ±1,5% FS, այն դարձնելով իդեալական ճշգրիտ հոսքի չափման և գործընթացի վերահսկման կիրառությունների համար:
