PLC արտադրության ուղեղը
Ի՞նչ է PLC-ն և ինչպես է այն աշխատում։
Ի՞նչ է PLC-ն և ինչպես է այն աշխատում։
Ծրագրավորվող լոգիկական կոնտրոլլերը (PLC) փաստացի ավտոմատացված համակարգի «ուղեղն» է։ Ի տարբերություն ընդհանուր նշանակության համակարգչի՝ այն հատուկ նախագծված է արդյունաբերական գործընթացների իրական ժամանակում կառավարման համար։
PLC-ն գործում է ցիկլային կատարողականության սկզբունքով, որը հայտնի է նաև որպես սկանավորման ցիկլ․
1. Մուտքի սկանավորում – Կարդում է սենսորների, անջատիչների և այլ դաշտային սարքերի (թվային/անալոգային) վիճակը։

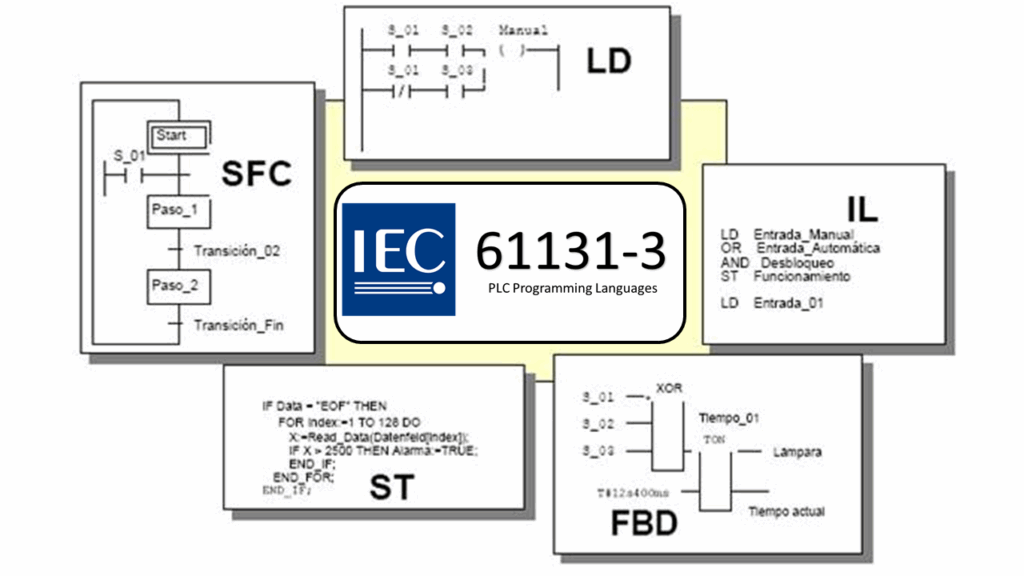

2. Տրամաբանական կատարում – Կատարում է կառավարման ծրագիրը IEC 61131-3 լեզուների համաձայն (սանդղակային տրամաբանություն, ֆունկցիոնալ բլոկ-դիագրամ, կառուցվածքային տեքստ և այլն)։
3. Ելքի սկանավորում – Թարմացնում է գործարկիչները (շարժիչներ, ռելեներ, փականներ, սերվոներ)։

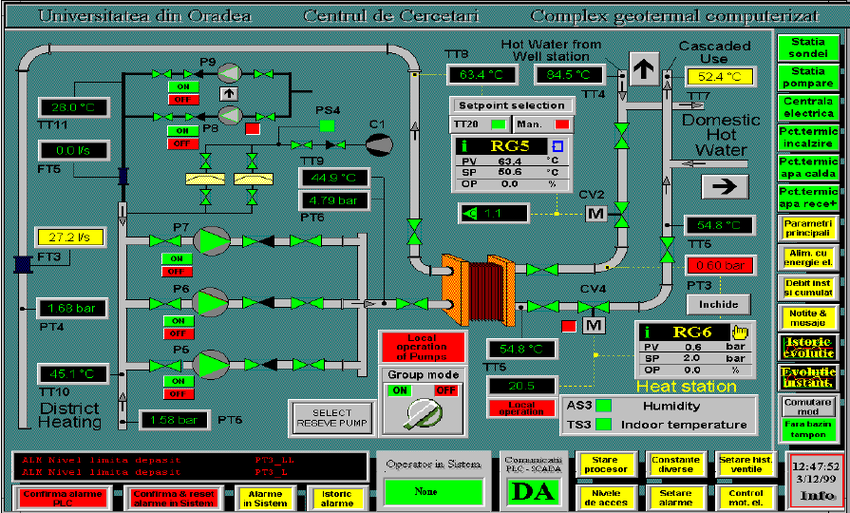

4. Ախտորոշում և հաղորդակցություն – Համակարգի վիճակի վերահսկում, հաղորդակցություն HMI-ների, SCADA-ի և ավելի բարձր մակարդակի MES/ERP համակարգերի հետ։
Այս ցիկլը կրկնվում է շարունակաբար, հաճախ միլիվայրկյանների միջակայքում, ինչը թույլ է տալիս իրական ժամանակում դետերմինիստական կառավարում։
PLC-ները ինտեգրվում են արդյունաբերական ցանցերի (Profinet, Modbus, EtherCAT, Ethernet/IP և այլն) հետ՝ տվյալների փոխանակման համար մեքենաների, բարձր մակարդակի համակարգերի և ամպային միջավայրի միջև։
Առանց PLC-ների ժամանակակից արտադրական գծերը կզրկվեին ճշգրտությունից, կրկնելիությունից և խափանումների դիմադրությունից, ինչը նրանց անփոխարինելի է դարձնում արդի «Արդյունաբերություն 4.0» և IIoT էկոհամակարգերում։

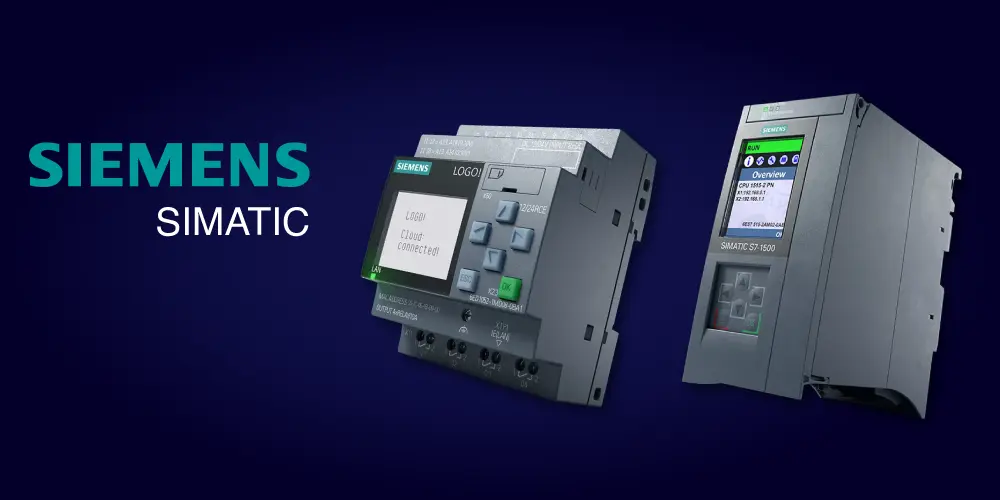

Siemens PLC-ներ – SIMATIC-ը որպես արդյունաբերական ստանդարտ
Siemens PLC-ներ – SIMATIC-ը որպես արդյունաբերական ստանդարտ
Siemens SIMATIC կոնտրոլլերները հայտնի են որպես PLC տեխնոլոգիայի չափանիշ և լայնորեն կիրառվում են տարբեր ոլորտներում։
Գործունեության սկզբունքներ և առավելություններ․
- Պրոցեսորի միջուկ և արտադրողականություն․ S7-1500 շարքը օգտագործում է առաջադեմ պրոցեսորներ՝ դետերմինիստական ցիկլային ժամանակներով (<1 մվ հիմնական գործողությունների համար)։ Ներկառուցված ապարատային ախտորոշումը ապահովում է հուսալիություն։
- Սկանավորման ցիկլ․ Առաջնահերթություն է տրվում դետերմինիստական կատարմանը՝ առաջադրանքների օպտիմալացված պլանավորմամբ բարդ ավտոմատացման համար։

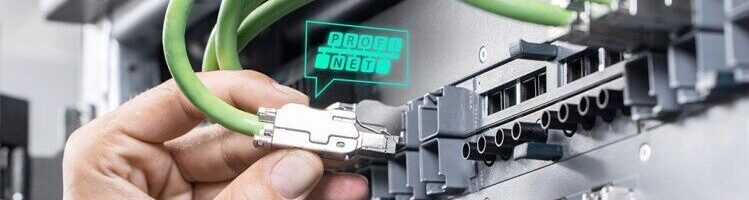

- Ցանցային կապ․ Տեղական աջակցություն PROFINET, PROFIBUS, OPC UA և ուղղակի կապ SCADA/MES համակարգերի հետ։

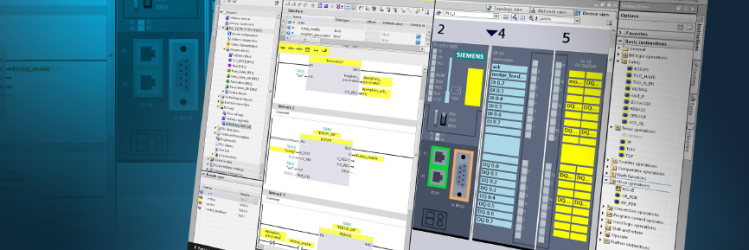

- Ծրագրավորման միջավայր․ TIA Portal – ինտեգրում է PLC, HMI, շարժիչներ և նույնիսկ անվտանգության համակարգերը մեկ հարթակում։ Աջակցում է Ladder, FBD, ST, SCL և բարձր մակարդակի տրամաբանական կառուցվածքներին։
- Անվտանգություն և կրկնօրինակություն․ Fail-safe պրոցեսորներ (F շարք) անվտանգության կիրառումների համար (SIL 3) և կրկնօրինակություն բարձր հասանելիության համակարգերի համար։
Կիրառման դեպքեր․ Ավտոմոբիլային արտադրական գծեր, էլեկտրակայաններ, դեղագործություն, քիմիական վերամշակում և ցանկացած արդյունաբերություն, որը պահանջում է հուսալի և բարձր հասանելիության կառավարման համակարգ։
Phoenix Contact PLC-ներ – PLCnext շիտակություն և IT/OT միաձուլման համար
Phoenix Contact PLC-ներ – PLCnext շիտակություն և IT/OT միաձուլման համար
Phoenix Contact-ն տարբեր մոտեցում է կիրառում PLCnext տեխնոլոգիայով, դիրքավորելով իրեն որպես դասական ավտոմատացման և ժամանակակից IT-ի միջև կապող օղակ։
Գործունեության սկզբունքներ և առավելություններ․
- Պրոցեսորներ և ճարտարապետություն․ Միացնում է իրական ժամանակի կառավարման միջուկները բաց Linux-ի վրա միջավայրի հետ, ինչը թույլ է տալիս դետերմինիստական PLC ցիկլի կառավարում և բարձր մակարդակի հավելվածների զուգահեռ կատարում։
- Բաց հարթակ․ PLCnext Store-ը թույլ է տալիս ներբեռնել հավելվածներ (նման բջջային հավելվածների խանութներին) ընդլայնված ֆունկցիոնալության համար։
- Ծրագրավորման ճկունություն․ Դասական IEC 61131-3 ծրագրավորմանը զուգահեռ աջակցում է C/C++, C#, Python, MATLAB Simulink լեզուներին՝ անմիջապես կոնտրոլլերի վրա։
- Ցանցային կապ․ Աջակցում է Profinet, Modbus TCP/RTU, OPC UA, MQTT և ուղղակի ամպային կոնեկտորներին (Azure, AWS և այլն)։
- Զուգահեռություն․ Դասական միայն սկանավորմամբ PLC-ների փոխարեն, PLCnext-ը աջակցում է բազմամիջուկ պրոցեսորներ, ինչը այն դարձնում է ընդարձակելի ծանրակշիռ հաշվարկային առաջադրանքների համար (ԱԻ, կանխատեսողական վերլուծություն, պատկերների ճանաչում)։
Կիրառման դեպքեր․ Խելացի գործարաններ, IIoT լուծումներ, հետազոտական միջավայրեր, հիբրիդ IT/OT ենթակառուցվածքներ։
Schneider PLC-ներ – Modicon ժառանգություն՝ ժամանակակից EcoStruxure
Schneider PLC-ներ – Modicon ժառանգություն՝ ժամանակակից EcoStruxure
Schneider-ի Modicon շարքը (աշխարհի առաջին PLC-ն՝ 1968 թ.) դեռևս կարևոր դեր է խաղում և այժմ ինտեգրված է EcoStruxure՝ իրենց թվային ավտոմատացման էկոհամակարգում։
Գործունեության սկզբունքներ և առավելություններ․
- Պրոցեսորներ և սկանավորման ցիկլ․ Օպտիմիզացված է ինչպես մեքենայական կառավարման, ինչպես նաև գործընթացների ավտոմատացման համար՝ դետերմինիստական կատարմամբ, որը նման է Siemens-ի մոտեցմանը։
- Ծրագրավորման միջավայր․ EcoStruxure Control Expert (նախկինում Unity Pro) – ամբողջական համապատասխանություն IEC 61131-3 ստանդարտին։
- Ցանցային կապ․ Modbus (իրենց սեփական ժառանգական ստանդարտը), Ethernet/IP, OPC UA, CANopen և ուղղակի ինտեգրում Schneider-ի էներգետիկ մոնիտորինգ համակարգերի հետ։

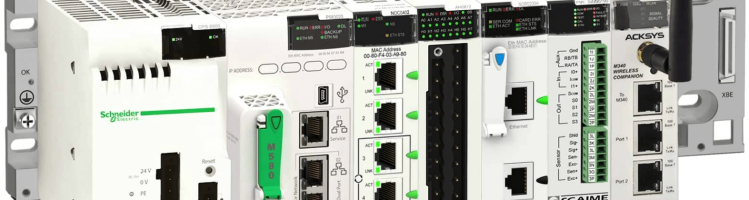

- Կրկնօրինակություն և անվտանգության միջոցներ․ M580 ePAC (Ethernet Programmable Automation Controller) ապահովում է կիբերանվտանգ հիմնված Ethernet ճարտարապետություն վրա, հոթ-ստենդբայ կրկնօրինակություն և ինտեգրված անվտանգություն։
- Էներգետիկ ուշադրություն․ Խորացված ինտեգրում էներգիայի մոնիտորինգի և էներգախնայողության լուծումների հետ՝ եզակի մոտեցում Siemens-ի կամ Phoenix Contact-ի համեմատ։
Կիրառման դեպքեր․ Տեխստանավթային և գազային ոլորտներ, էներգիայի բաշխում, ջրատարում, ծանր գործընթացների արդյունաբերություններ, որոնք պահանջում են ինչպես ավտոմատացում, այնպես էլ էներգիայի օպտիմիզացում։
Նմանություններ և փոխարինելիություն
Նմանություններ և փոխարինելիություն

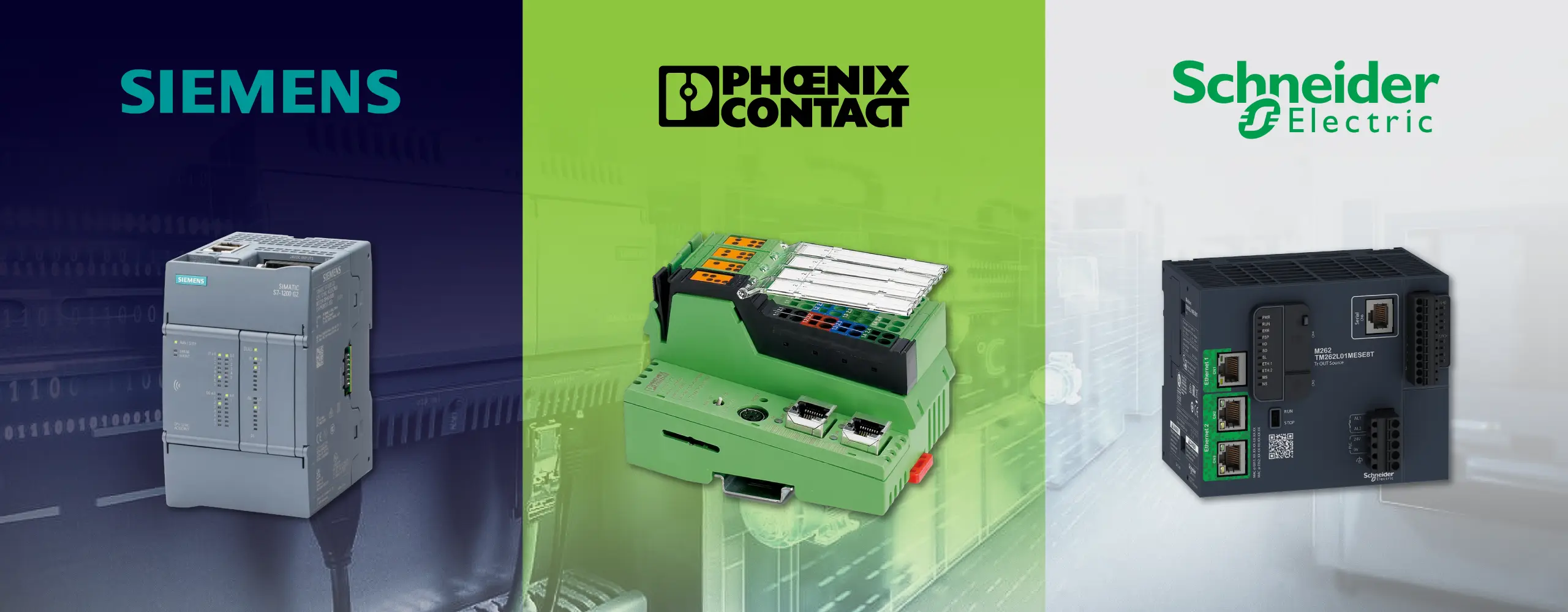

Չնայած իրենց յուրահատուկ առանձնահատկություններին, Siemens, Phoenix Contact և Schneider PLC-ները ունեն ընդհանուր հատկանիշներ․
- Ծրագրավորման ստանդարտներ․ Բոլորն աջակցում են IEC 61131-3 լեզուներին, ինչը թույլ է տալիս տրամաբանությունը տեղափոխել համակարգերի միջև։
- Իրական ժամանակում կառավարում․ Դետերմինիստական ցիկլային կատարման շնորհիվ ապահովվում է կանխատեսելի մեքենայական վարք։
- Ընդարձակելիություն․ Փոքր չափի մոդուլային PLC-ներից մինչև բարձր կատարողականությամբ կրկնօրինակված համակարգեր։
- Արդյունաբերական ցանցեր․ Ethernet-հիմնված արձանագրություններ (Profinet, Modbus TCP, OPC UA և այլն) ապահովում են հեշտ ինտեգրում։
- Արդյունաբերություն 4.0-ին պատրաստ․ Ամպային կապ, կիբերանվտանգություն և վերլուծական համակարգերի ինտեգրում՝ ստանդարտ հնարավորություններ։
Սա նշանակում է, որ ավտոմատացման ինժեներն, ով ծանոթ է մեկ էկոհամակարգին, կարող է արագ հարմարվել մյուսին, ինչը դարձնում է այս համակարգերը գործնականում փոխարինելի, հատկապես երբ ինտեգրվում են HMI-ների, SCADA-ի կամ IIoT հարթակների հետ։
Ամփոփում
Ամփոփում
PLC-ները պարզապես կոնտրոլլերներ չեն՝ դրանք արդյունաբերական արտադրության կենտրոնական նյարդային համակարգն են։
- Siemens-ը ապահովում է բարձր կատարողականությամբ և համաշխարհային ստանդարտների համապատասխան ավտոմատացում։
- Phoenix Contact-ը խթանում է շիտակությունը և IT/OT համակցումը PLCnext-ի միջոցով։
- Schneider-ը համատեղում է հուսալի կառավարման համակարգը՝ ակտիվ ուշադրությամբ էներգիայի կառավարմանը։
Երեքն էլ կիսում են դետերմինիստական իրական ժամանակի կառավարման, ստանդարտ ծրագրավորման և արդյունաբերական ցանցերի ընդհանուր «ԴՆԹ»-ն, ինչը ապահովում է գործարանների ճկունությունը, արդյունավետությունն ու պատրաստությունը ապագայի համար։
